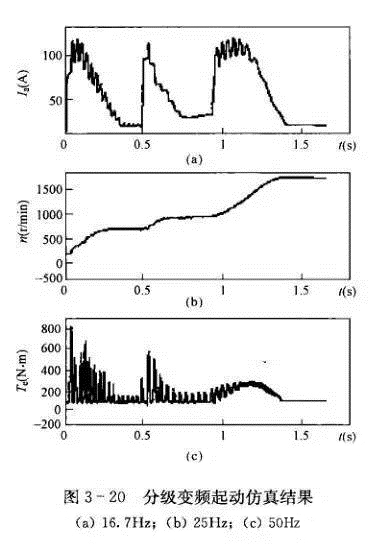

首先我們先從一個分級變頻起動過程的仿真波形曲線 如圖所示講起：

這個分級變頻起動過程由三個分頻組成:即16.7hz-25hz-50hz 觸發(fā)角由75°逐漸減小至0°仿真得到的定子電流（有效值）轉矩和轉矩（瞬時值）曲線定子電流（有效值）曲線很明顯地分為三段 每個頻率對應一段 在每一段中 當頻率剛被切換時 由于同步轉速增加 轉差率增大 所以電流立即增加 之后隨著轉速的增加 轉差率減小電流逐漸減小 最終達到與該頻率相對應的“穩(wěn)態(tài)”
